MATH PROBLEMS
Part 2: Problems 19.13 Through 19.18

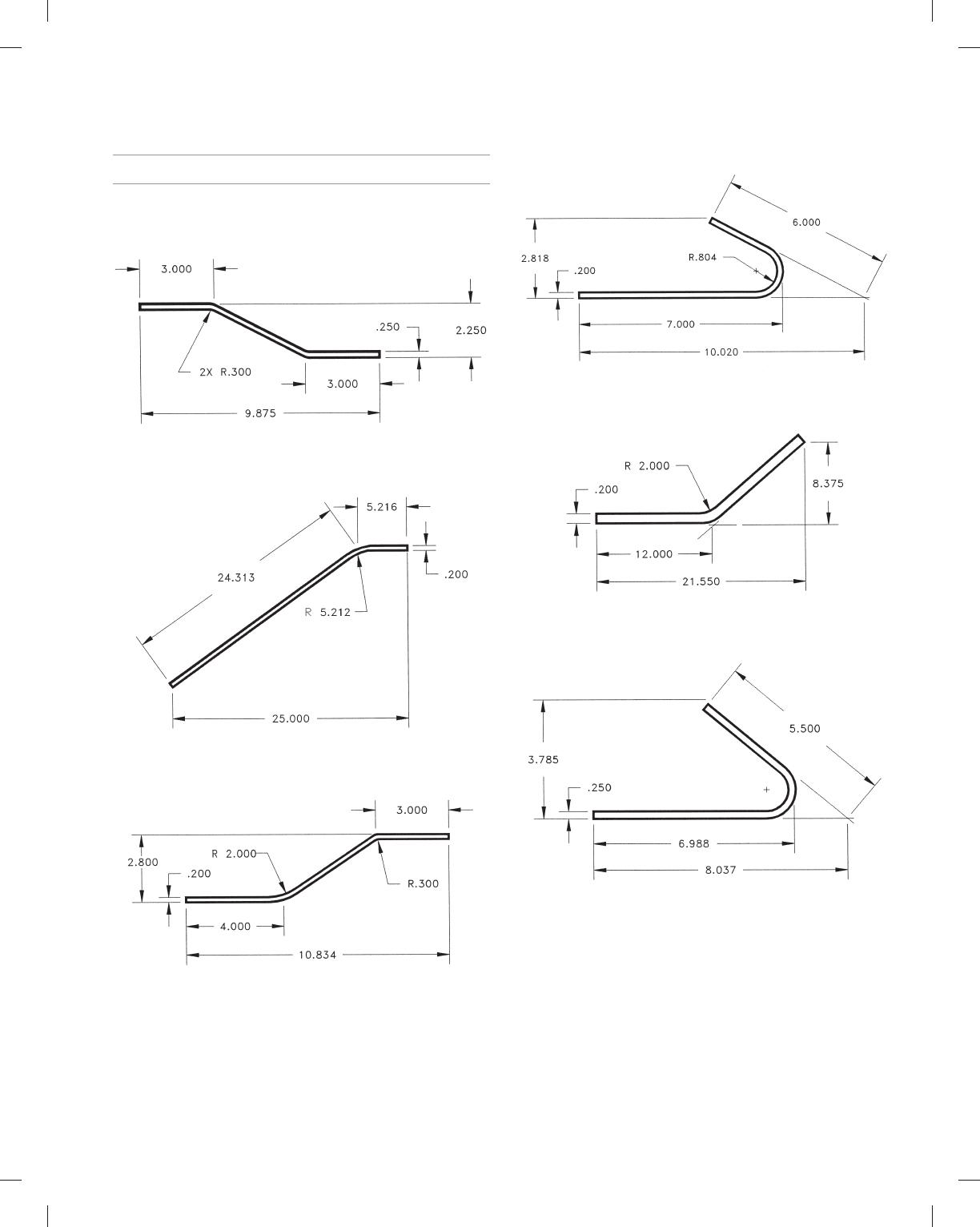

Find the bend angle for each of the following figures:
PROBLEM 19.13 (in.)
PROBLEM 19.14 (in.)
PROBLEM 19.15 (in.)
PROBLEM 19.16 (in.)
PROBLEM 19.17 (in.)
PROBLEM 19.18 (in.)
59728_ch19_EOC_ptg01.indd 13 03/02/16 10:35 am
340
Chapter 19
Precision Sheet Metal Drafting
Solutions to End-of-Chapter Problems
Part 1: Problems 19.1 Through 19.12
341
PROBLEM 19.2 Drawing displayed in form view and flat pattern (in.).
PROBLEM 19.3 Chassis layout (in.)
342
PROBLEM 19.4 Chassis layout
343
PROBLEM 19.5 Display (in.)
PROBLEM 19.6 Display (in.)
344
PROBLEM 19.7 Display (in.)
345
346
347
PROBLEM 19.10 3-D model, flat pattern, and punch ID (in.)
348
PROBLEM 19.11 3-D model and flat pattern (in.)
349
PROBLEM 19.12 Part in form view and with flat pattern (in.)
Math Problem Solutions
Part 2: Problems 19.13 Through 19.18
