17. ENTITY RELATIONSHIP DIAGRAM
Business Rules Represented by Problem 17 ERD.
Chapter 1 Page 2

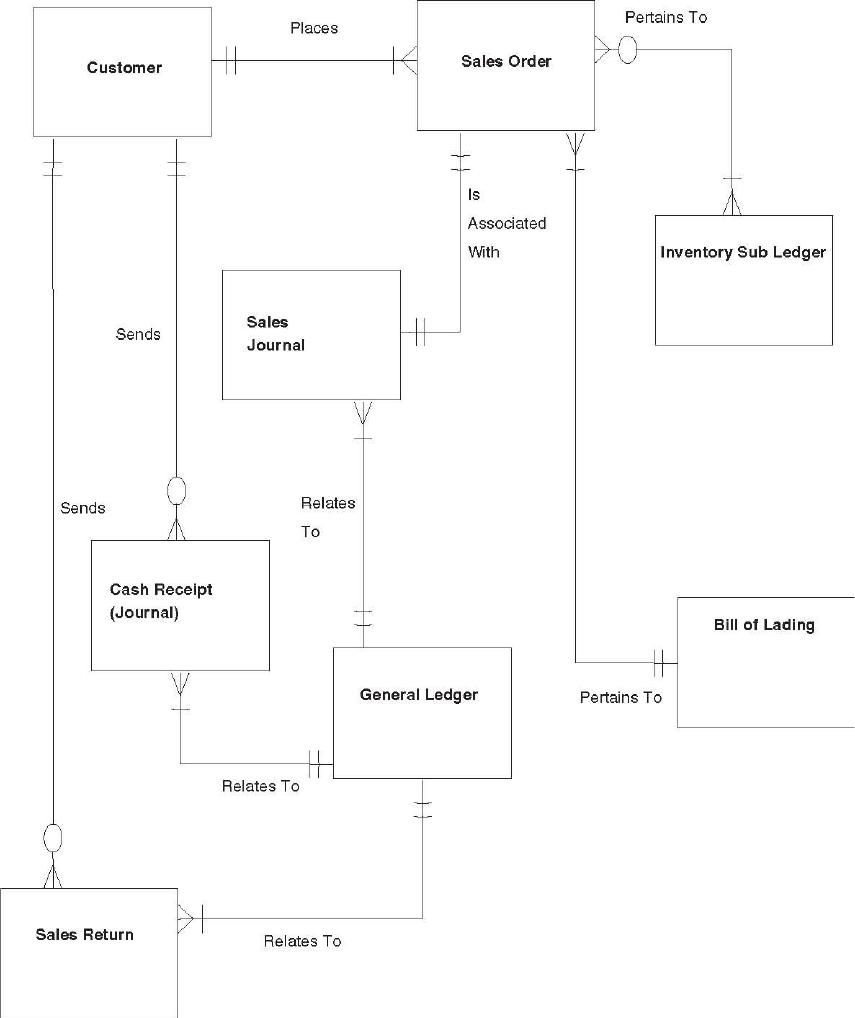

18. ENTITY RELATIONSHIP DIAGRAM OF REVENUE CYCLE

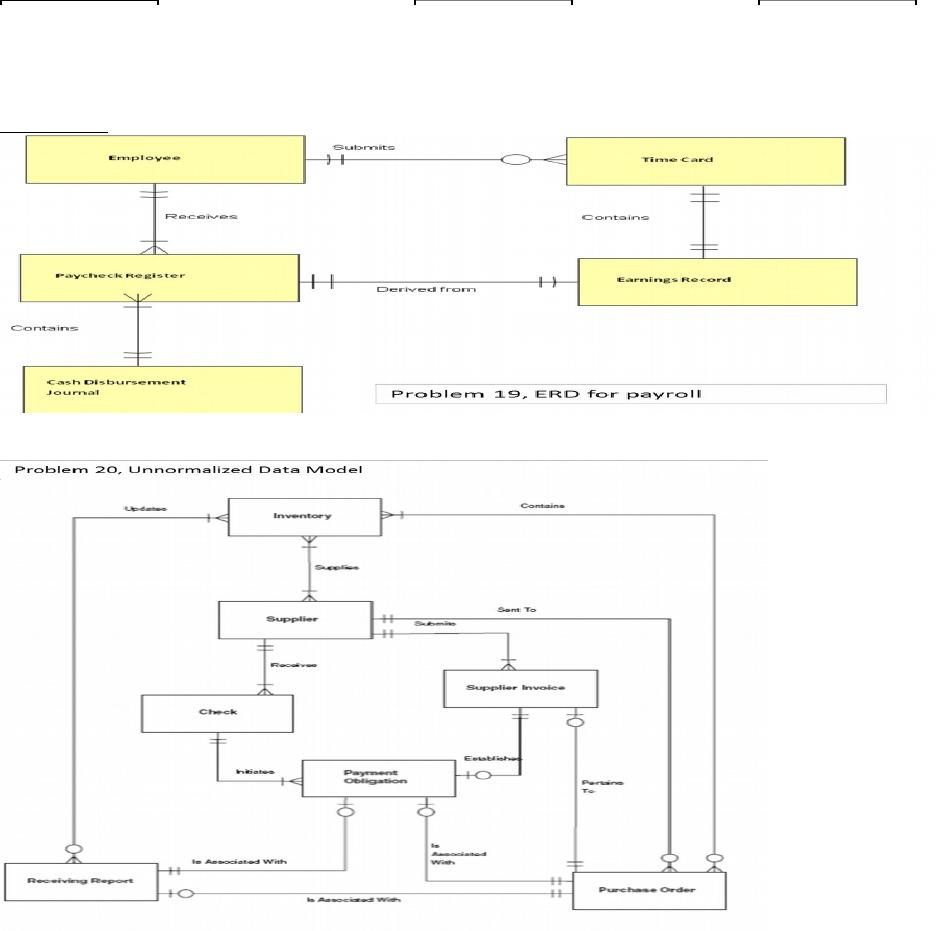

19. DEFINING ENTITIES AND DATA MODELING – PAYROLL
Response:
20. DEFINING ENTITIES AND DATA MODELING.
Chapter 1 Page 3

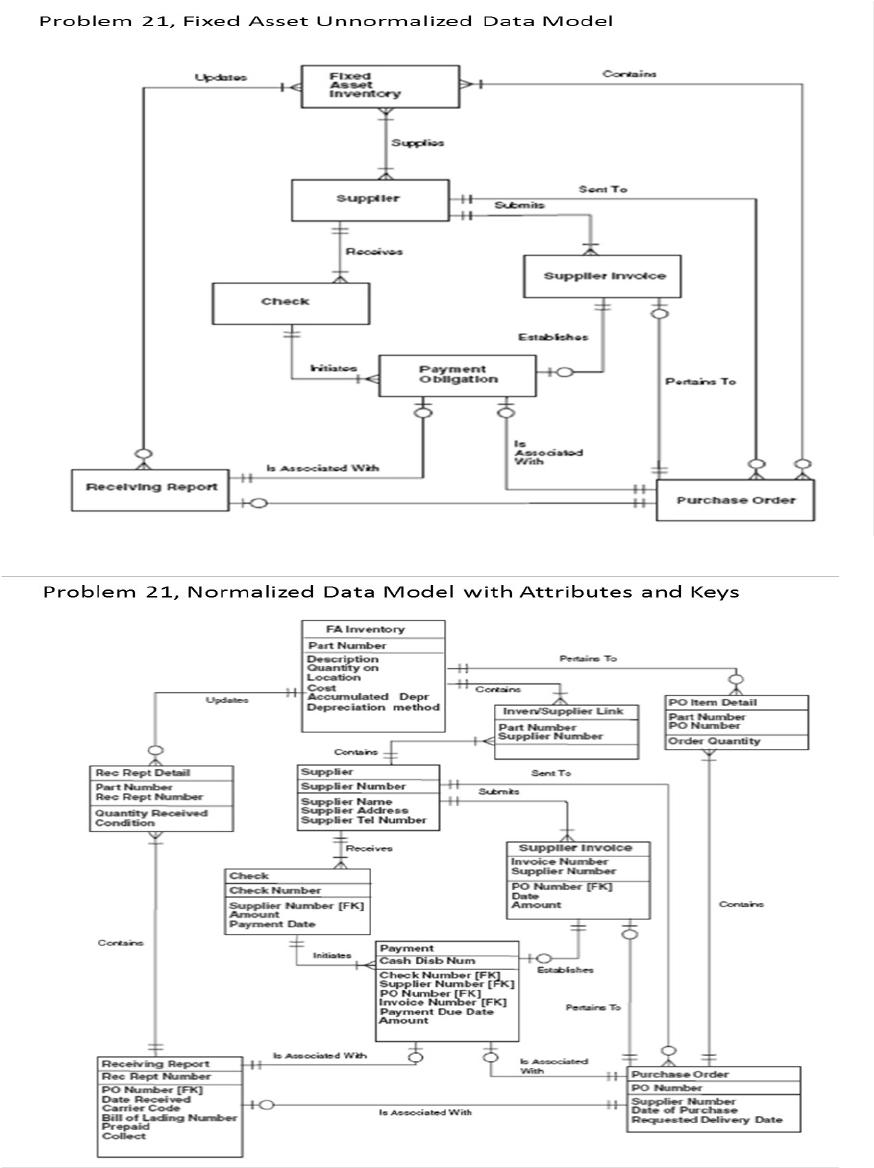

21. DEFINING ENTITIES AND DATA MODELING
Chapter 1 Page 4
22. DEFINING ENTITIES AND DATA MODELING

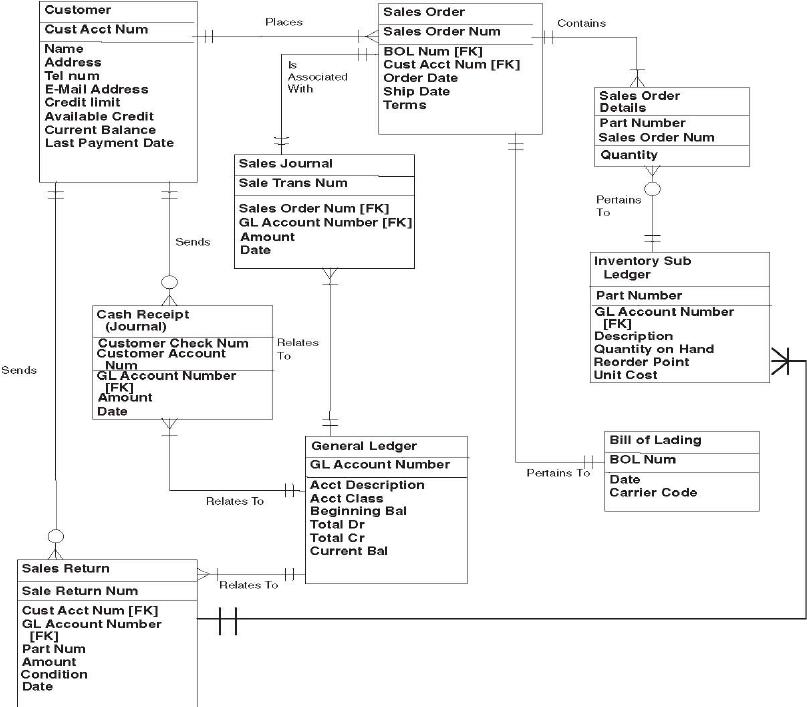

Normalized data Model for Sales Order Procedures

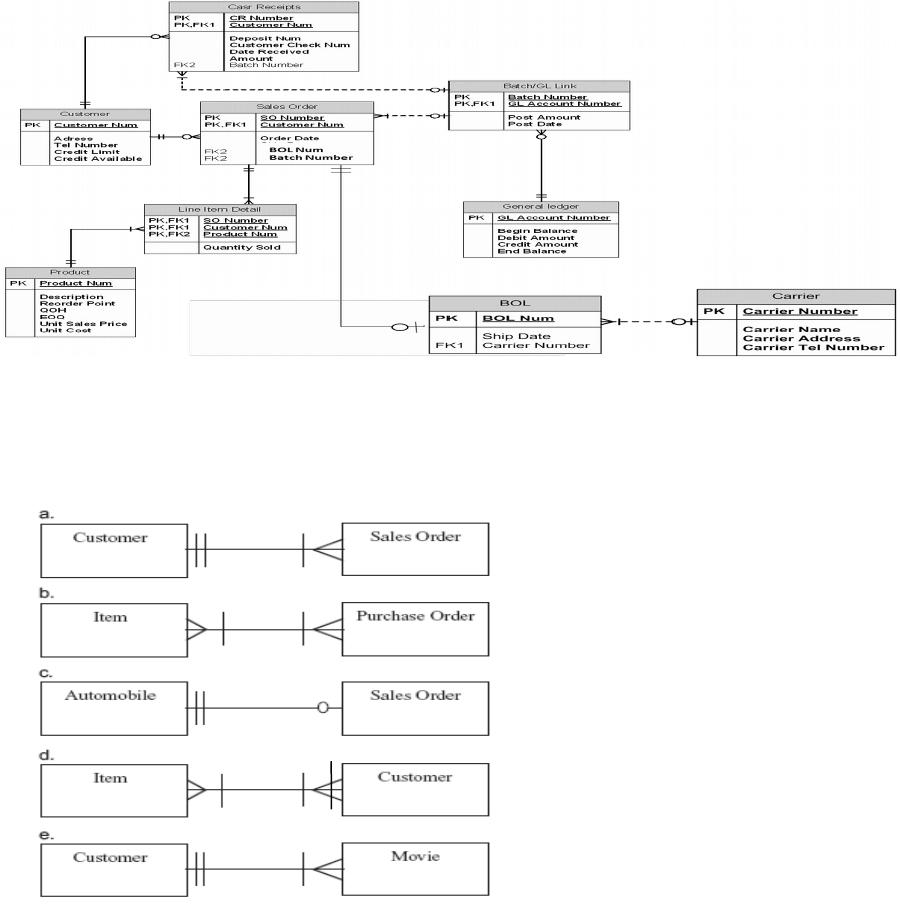

23. DEFINING ENTITIES AND DATA MODELING-BUSINESS RULES
Chapter 1 Page 5

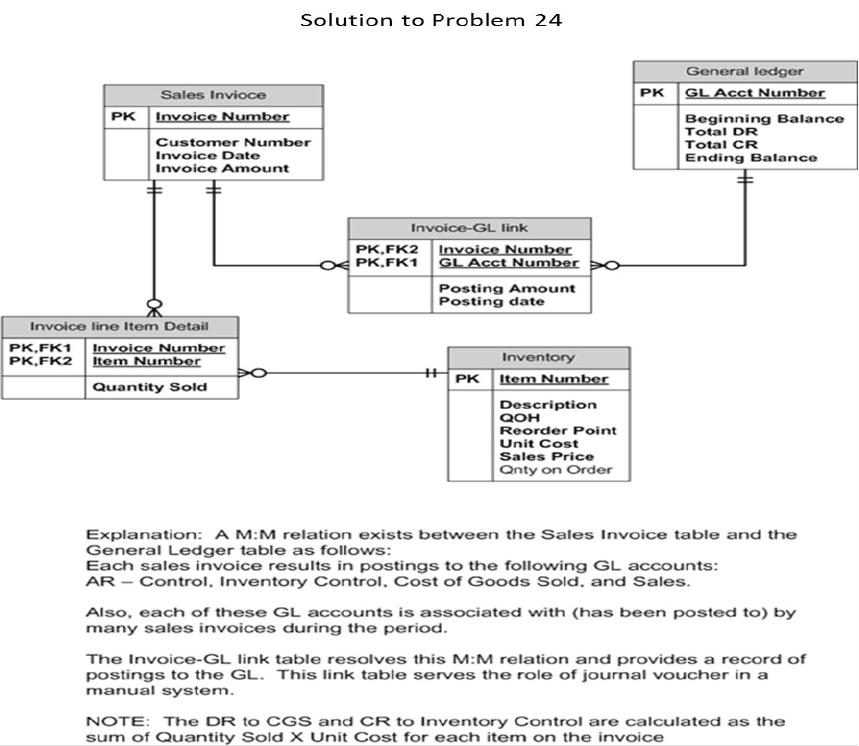

24. DEFINING ENTITIES AND DATA MODELING GENERAL LEDGER
Chapter 1 Page 6
25. COMPREHENSIVE CASE

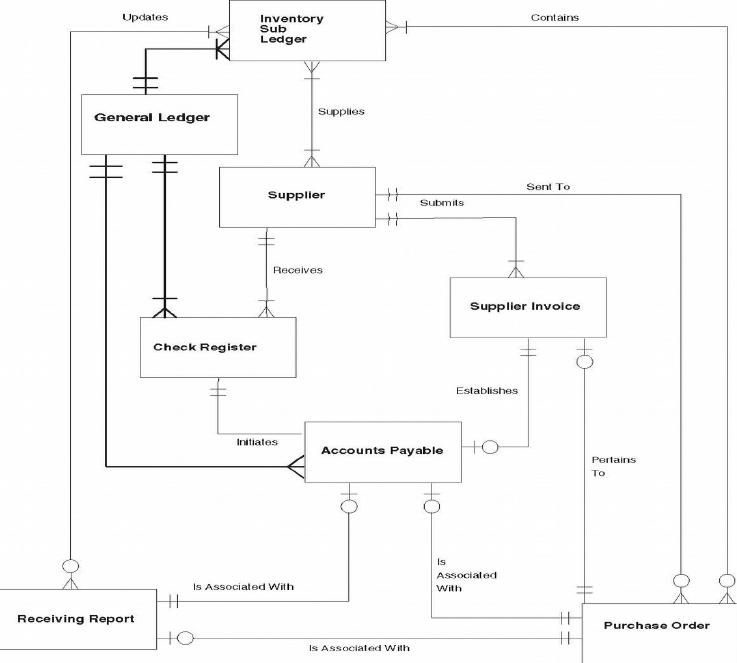

Data Model of Expenditure Procedures
Chapter 1 Page 7
Data Model for Revenue Cycle Procedures
Fully Attributed Model Expenditure Procedures
Chapter 1 Page 8
Fully Attributed Model Revenue Cycle Procedures
DFD for Expenditure Cycle Procedures
Chapter 1 Page 9
Chapter 1 Page 10
