Módulo”ES00105315“Examen“
Introducción+a+los+dibujos+de+la+construcción+
“
Nombre”del”estudiante:”_________________________________________________________”
“
Número”de”seguro”social:”______________________________”””Fecha:”__________________”
“
OPCIÓN”MÚLTIPLE.“Seleccionar“la”opción”que”mejor”complete”el“enunciado”o”responda”la”pregunta.“
1. Los planos utilizados para trabajar que estén relacionados con la construcción sobre la tierra
se denominan _____.
a. planos civiles
b. revoque arquitectónico
c. cimientos estructurales
d. vistas exteriores
2. El materia que se utiliza para las paredes se encuentra en el _____.
a. plano de tuberías
b. plano estructural
c. plano civil
d. plano mecánico
3. ¿Qué información en un bloque del título de un dibujo identifica el proyecto?
a. Hoja del título
b. Logotipo de la compañía
c. Número de dibujo
d. Bloque de revisiones
4. La información necesaria para identificar líneas y otros símbolos en un dibujo de
construcción puede encontrarse en _____.
a. el índice
b. el bloque del título
c. la leyenda
d. la escala
5. Las líneas discontinuas se usan para mostrar que _____.
a. un objeto aparecerá en un plano separado
b. un objeto está oculto
c. se representa solo parte de un objeto para ahorrar espacio
d. un objeto no está incluido en la vista de línea de corte
6. En el alfabeto de las líneas, un área no incluida en la vista de línea de corte se muestra con
_____.
a. líneas discontinuas
b. líneas de objetos
c. cortes de sección
d. líneas de dimensión
7. Las líneas de la cuadrícula se usan para _____.
a. mostrar cambios en la topografía dentro de la estructura de un edificio
b. indicar que un objeto ha sido desprendido
c. indicar los límites de terreno en un plano de un sitio
d. facilitar la consulta de ubicaciones específicas en un plano
8. Una dimensión es una medida escrita como _____.
a. un rango
b. un número
c. una letra
d. un símbolo
9. Una forma en que el escalímetro de ingeniero se diferencia del escalímetro arquitectónico es
que el primero _____.
a. utiliza valores fraccionales
b. se basa en unidades de 10
c. no puede utilizarse para medir distancias largas
d. solo se usa para dibujos de maquinaria

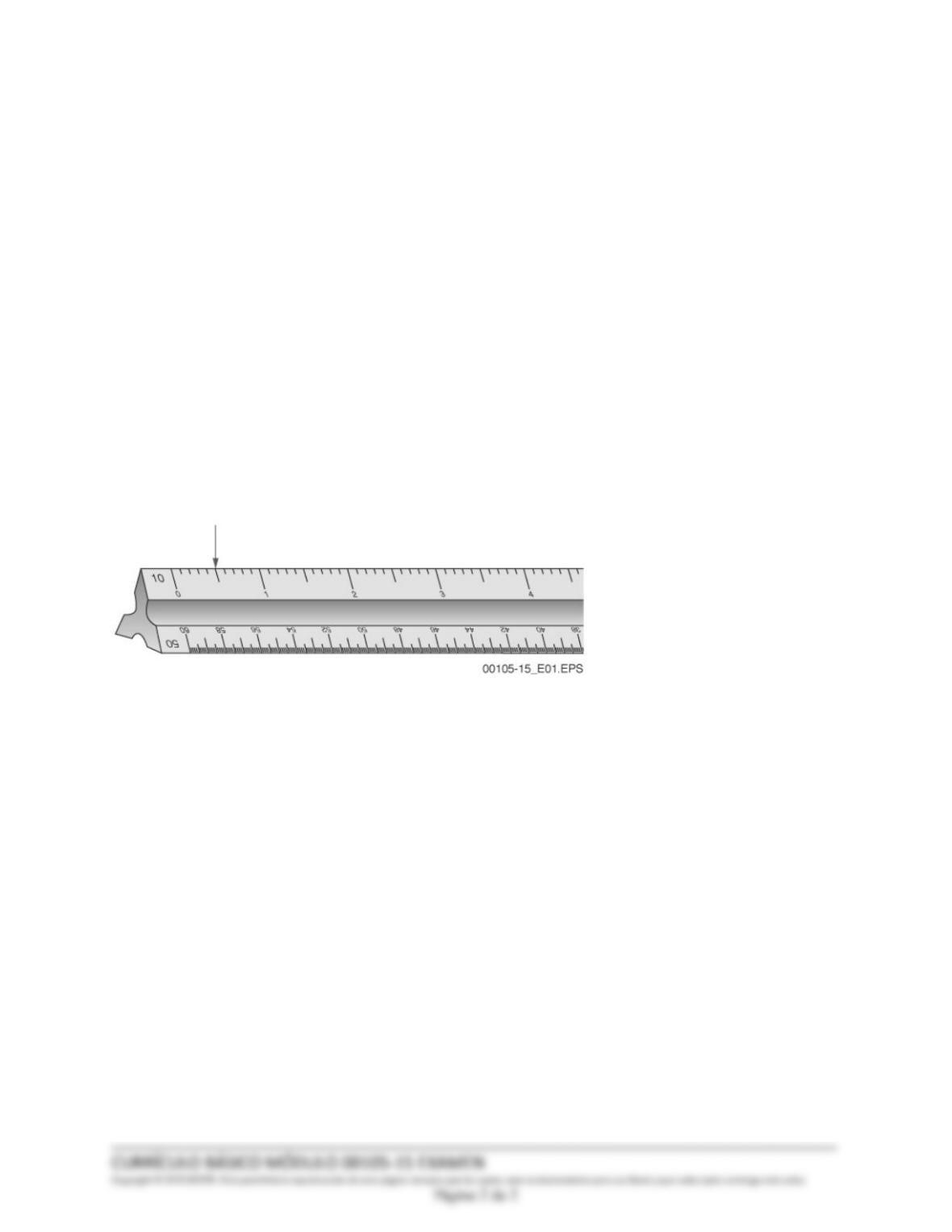

10. Si 1 pulgada equivale a 10 pies, la flecha del escalímetro de ingeniero que se muestra en la
figura de arriba indica una longitud de _____.
a. 5 pies
b. 6 pulgadas
c. 50 pies
d. 1/2 pulgada
Módulo’ES00105–15”Clave’de’respuestas’
Introducción+a+los+dibujos+de+la+construcción+
